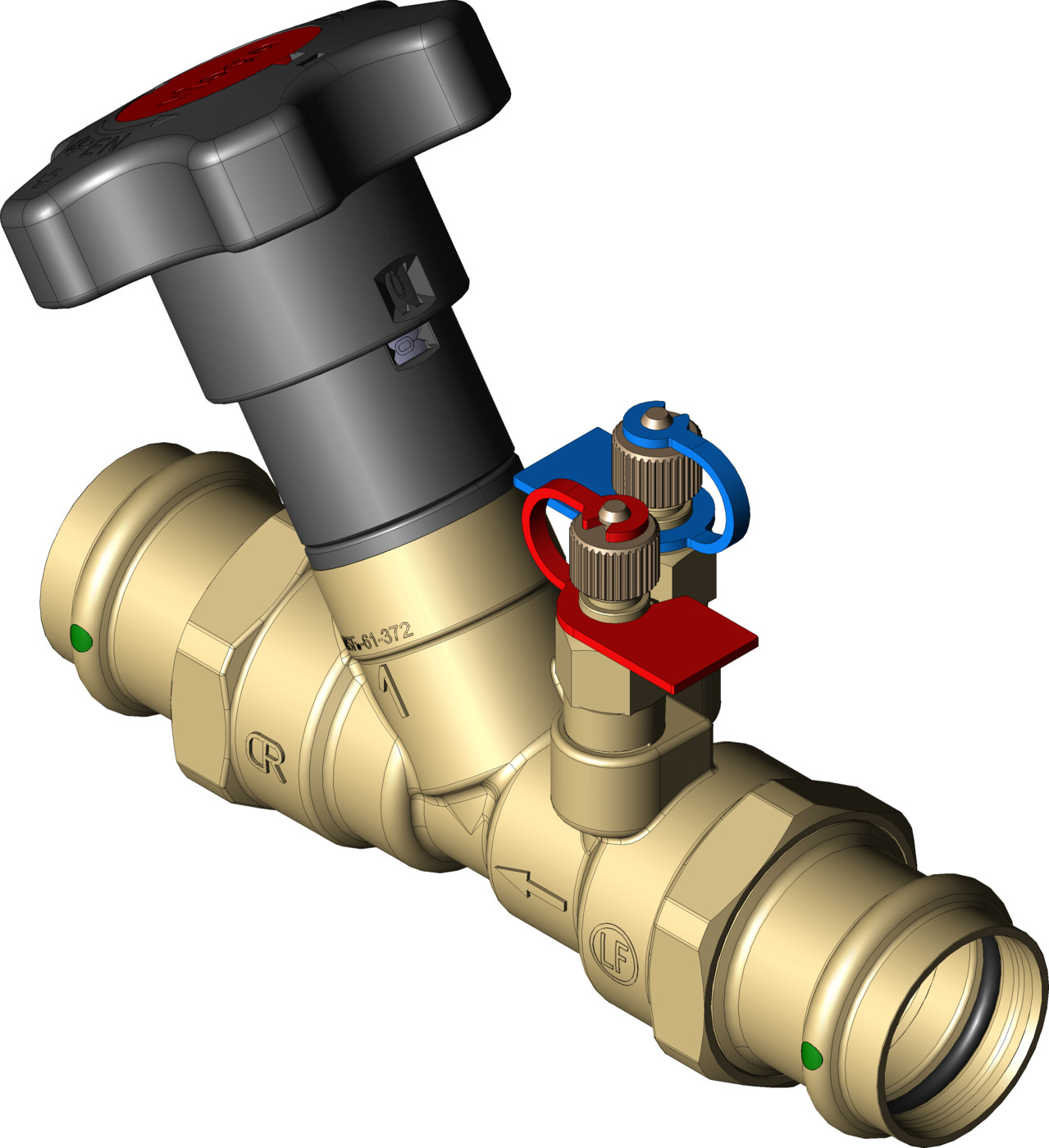

Viega ProPress válvula de balanceo manual

Viega ProPress válvula de balanceo manual

Tecnología Smart Connect
  • Latón

Componentes

Válvula de equilibrado, elementos selladores de EPDM, puerto de prueba presión/temperatura

Modelo 2980ZL

Tabla de artículos

P1 P2 tamaño de válvula (CTS) Rango flujo (GPM) Wt [lb] Cantidad Pieza cantidad
½ ½ Tipo U de ½ 0.27–0.71 1.450 1 82100
½ ½ Tipo L de ½ 0.49–1.17 1.378 1 82105
½ ½ ½ 0.98–2.35 1.378 1 82110
¾ ¾ ¾ 2.19–5.15 1.620 1 82115
1 1 1 4.09–9.56 2.010 1 82120
1¼ 1¼ 1¼ 8.56–19.81 3.262 1 82125
1½ 1½ 1½ 12.84–29.8 4.121 1 82130
2 2 2 24.09–55.63 5.913 1 82135

Rango flujo (GPM) = GPM = galones por minuto

Archivos CAD

  • Botón derecho del ratón para rotar
  • Botó derecho del ratón para mover
  • Utilizar la rueda del ratón para hacer zoom
  • Utilice un dedo para rotar
  • Utilice dos dedos para mover
  • Hacer un movimiento de pinza para hacer zoom

(Seleccione una opción)

P1 P2 tamaño de válvula (CTS) Rango flujo (GPM) tamaño del archivo Pieza
½ ½ Tipo U de ½ 0.27–0.71 2 MB 82100
½ ½ Tipo L de ½ 0.49–1.17 2 MB 82105
½ ½ ½ 0.98–2.35 1 MB 82110
¾ ¾ ¾ 2.19–5.15 2 MB 82115
1 1 1 4.09–9.56 2 MB 82120
1¼ 1¼ 1¼ 8.56–19.81 2 MB 82125
1½ 1½ 1½ 12.84–29.8 2 MB 82130
2 2 2 24.09–55.63 2 MB 82135

Rango flujo (GPM) = GPM = galones por minuto

Medida Z

Z1 [mm] Z2 [mm] L1 [mm] L2 [mm] A1 [mm] A2 [mm] TL1 [mm] TL2 [mm] TL3 [mm] Ø [mm] Pieza
44 45 65 66 101 15 27 27 14 70 82100
44 45 65 66 101 15 27 27 14 70 82105
44 45 65 66 101 15 27 27 14 70 82110
51 51 74 74 101 18 32 32 14 70 82115
55 56 78 79 101 22 40 40 14 70 82120
67 59 93 85 121 27 49 49 14 70 82125
70 59 106 95 123 28 56 56 14 70 82130
86 66 126 106 134 34 68 68 14 70 82135
