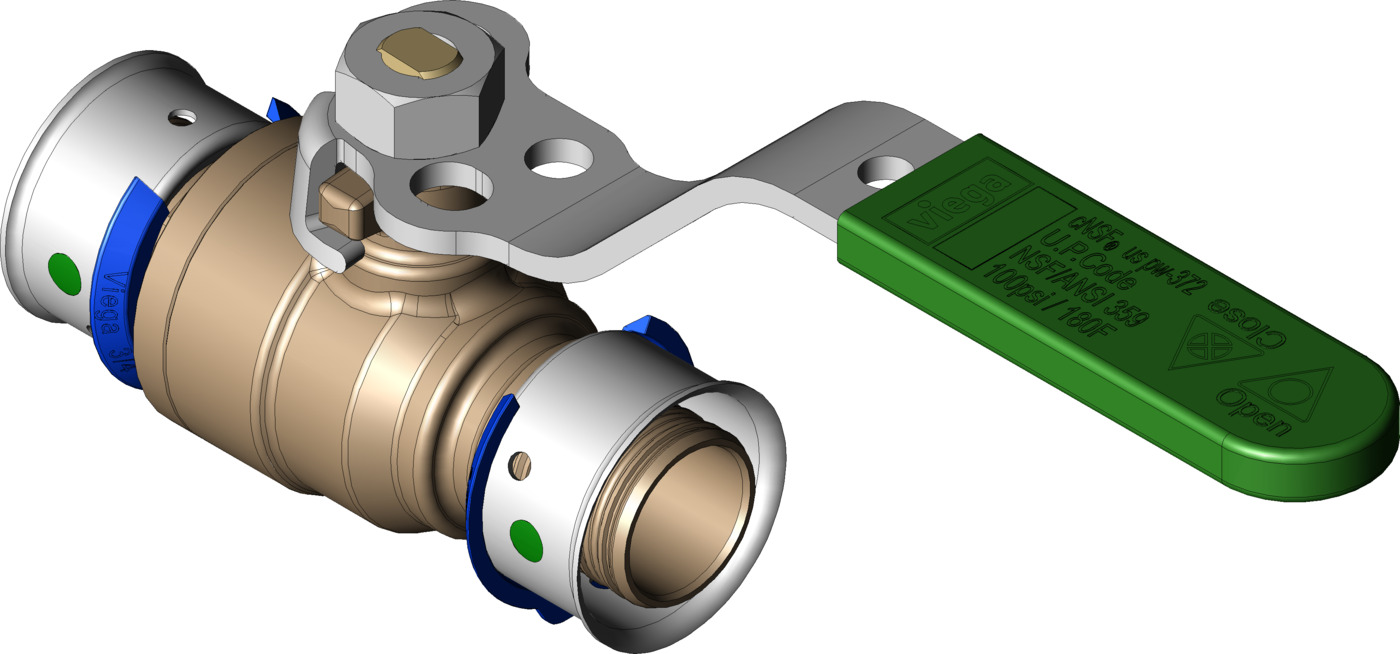

Viega PureFlow Press válvula esférica
Viega PureFlow Press válvula esférica
Zero Lead
Modelo 2870ZL
- pa. instalación de agua potable
- No apta para instalaciones de gas
- Latón
- Conexión prensada
- Puerto completo
Componentes
Elementos selladores de EPDM, manija metálica con cerradura, bola de acero inoxidableModelo 2870ZL
Artículos
| P1 | P2 | Wt [lb] | Cantidad | Pieza | cantidad |
|---|---|---|---|---|---|
| 1 | 1 | 0.542 | 1 | 98200 |
|
| 1¼ | 1¼ | 0.730 | 1 | 98201 |
|
| 1½ | 1½ | 1.199 | 1 | 98202 |
|
| 2 | 2 | 1.895 | 1 | 98203 |
|
Archivos CAD
- Botón derecho del ratón para rotar
- Botó derecho del ratón para mover
- Utilizar la rueda del ratón para hacer zoom
- Utilice un dedo para rotar
- Utilice dos dedos para mover
- Hacer un movimiento de pinza para hacer zoom
Medida Z
| P1 | P2 | Z1 [mm] | Z2 [mm] | L1 [mm] | L2 [mm] | L3 [mm] | A1 [mm] | A2 [mm] | Pieza |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 1 | 24 | 24 | 40 | 40 | 116 | 51 | 16 | 98200 |
| 1¼ | 1¼ | 26 | 22 | 48 | 44 | 116 | 53 | 20 | 98201 |
| 1½ | 1½ | 29 | 26 | 51 | 48 | 147 | 63 | 28 | 98202 |
| 2 | 2 | 31 | 31 | 58 | 58 | 147 | 68 | 30 | 98203 |
