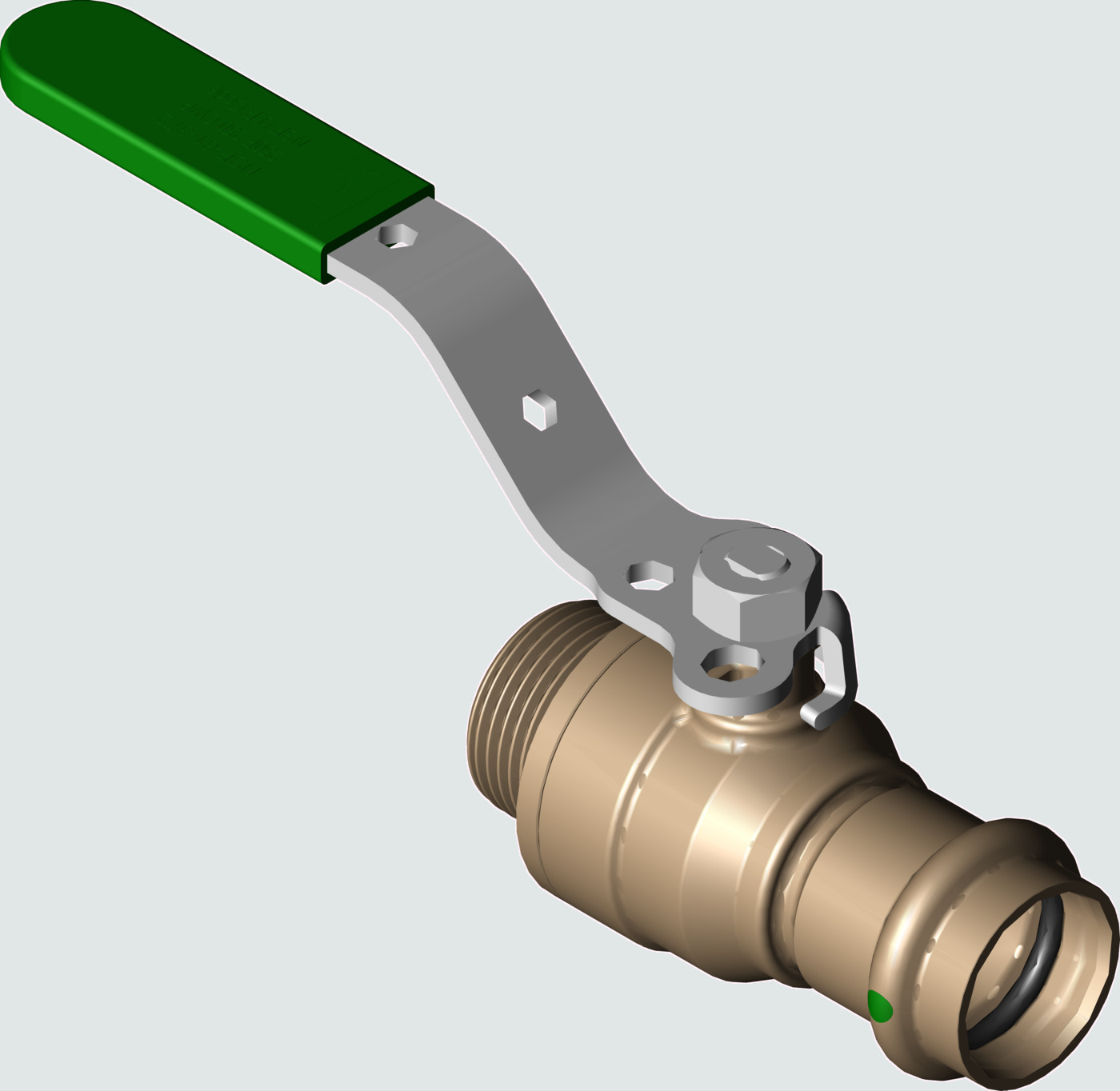

Viega ProPress válvula esférica
Viega ProPress válvula esférica
Tecnología Smart Connect
Zero Lead
Modelo 2971.6ZL
Zero Lead
- pa. instalación de agua potable
- Bronce
- Conexión prensada, conexión de manguera
- Puerto completo
Componentes
Manija metálica con cerradura, bola de acero inoxidable, elemento sellador de EPDMNota
Rosca NH (manguera)Modelo 2971.6ZL
Tabla de artículos
| P | Conex. Manguera | Wt [lb] | Cantidad | Pieza | cantidad |
|---|---|---|---|---|---|
| ½ | ¾ | 0.549 | 1 | 79875 |
|
| ¾ | ¾ | 0.719 | 1 | 79876 |
|
Lista de piezas de repuesto
Lista de accesorios
Archivos CAD
- Botón derecho del ratón para rotar
- Botó derecho del ratón para mover
- Utilizar la rueda del ratón para hacer zoom
- Utilice un dedo para rotar
- Utilice dos dedos para mover
- Hacer un movimiento de pinza para hacer zoom
Medida Z
| P | Conex. Manguera | Z [mm] | L1 [mm] | L2 [mm] | L3 [mm] | A1 | A2 [mm] | Pieza |
|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 19 | 40 | 40 | 116 | 51 | 15 | 79875 |
| ¾ | ¾ | 22 | 45 | 40 | 116 | 53 | 18 | 79876 |
