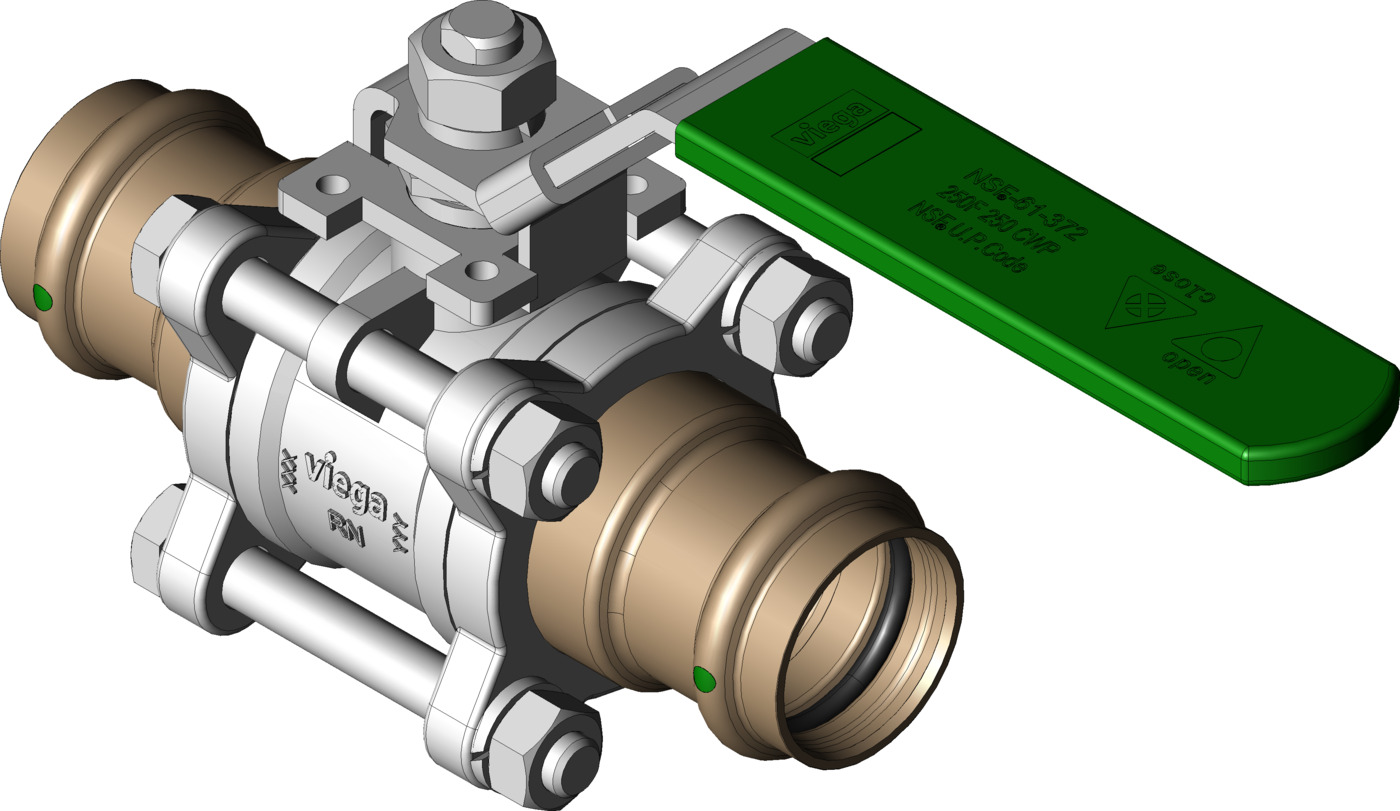

Viega ProPress válvula esférica de 3 piezas
Viega ProPress válvula esférica de 3 piezas
Tecnología Smart Connect
Zero Lead
Modelo 2972.1ZL
Zero Lead
- pa. instalación de agua potable
- No apta para aplicación con gases combustibles
- Bronce, acero inoxidable 316
- Conexión prensada
- Puerto completo
Componentes
Elemento sellador de EPDM, bola de acero inoxidable, manija de cierre 304Modelo 2972.1ZL
Artículos
| P1 | P2 | Wt [lb] | Cantidad | Pieza | cantidad |
|---|---|---|---|---|---|
| ½ | ½ | 1.653 | 1 | 87275 |
|
| ¾ | ¾ | 2.061 | 1 | 87280 |
|
| 1¼ | 1¼ | 4.871 | 1 | 87290 |
|
| 1½ | 1½ | 6.500 | 1 | 87295 |
|
| 1 | 1 | 2.662 | 1 | 87285 |
|
| 2 | 2 | 8.706 | 1 | 87300 |
|
Archivos CAD
- Botón derecho del ratón para rotar
- Botó derecho del ratón para mover
- Utilizar la rueda del ratón para hacer zoom
- Utilice un dedo para rotar
- Utilice dos dedos para mover
- Hacer un movimiento de pinza para hacer zoom
Medida Z
| P1 | P2 | Z [mm] | L1 [mm] | L2 [mm] | A1 [mm] | A2 [mm] | Pieza |
|---|---|---|---|---|---|---|---|
| ½ | ½ | 28 | 49 | 101 | 58 | 23 | 87275 |
| ¾ | ¾ | 41 | 64 | 149 | 72 | 27 | 87280 |
| 1¼ | 1¼ | 57 | 83 | 192 | 85 | 35 | 87290 |
| 1½ | 1½ | 60 | 96 | 192 | 91 | 39 | 87295 |
| 1 | 1 | 43 | 66 | 149 | 74 | 29 | 87285 |
| 2 | 2 | 63 | 103 | 192 | 99 | 46 | 87300 |
